Certifikace a použití materiálů - legislativa a ČSN

Použití kovových "knoflíků", sólo výstupků, upravených "hřebíků" nebo prvků tvořených na místě k použití na signální, varovné, hmatné pásy a vodicí linie je v rozporu s legislativou, uživatelskými potřebami i s bezpečností.

Uživatelsky: Tyto prvky nejsou určené pro samostatný a bezpečný pohyb osob se zrakovým postižením, nejsou jednoznčně rozlišitelné, jsou neznámé, spíše matoucí, nebezpečné. Ve veřejném prostoru by je nikdo ani nehledal. Bílou holí a nášlapem jsou v podstatě nedetekovatelné.

Legislativně: Prvky určené pro bezpečný pohyb osob s omezenou schopností orientace (nevidomých a slabozrakých) musí být jednoznačně identifikovatelné, rozpoznatelné (i od okolí) a použitelné (viz pův. vyhl.  398/2009 Sb., akt. ČSN 734001). Tyto prvky (pro signální, varovné a hmatné pásy, vodicí linie) dle nařízení vlády 163/2002 v akt. znění musí být certifikovány jako jednoznačný výrobek se specifickými vlastnostmi, což zajišťují TN viz zkušební ústav TZÚS pracoviště Plzeň. Prvky jsou povrchově jednotného tvaru, velikosti geometrie, osazení a použití, což jednotlivé „výstupky“, „knoflíky“  atd. nesplňují ani splňovat nemohou! a proto ani certifikaci od TZÚS nemají a mít nebudou!

Technické návody zkušebního ústavu TZÚS viz https://koordinacesv.tzus.cz/technicke-navody/12-stavebni-vyrobky-pro-hygienicka-zarizeni-a-ostatni-specialni-vyrobky

Konkrétně TN týkající se daných typů výrobků spadají do skupiny TN 12.03.04 a 06

„Dlažební kostky a dlažební desky se speciální hmatovou úpravou (výstupky, reliéfní povrch) použitelné pro exteriér pro zrakově postižené (přímo ke stažení 12_03_04.pdf“)

nebo

„Dlažební kostky a dlažební desky se speciální hmatovou úpravou (drážky) použitelné pro umělé vodicí linie a vodicí linie sloučené s funkcí varovného pásu (železnice, nástupištní konzolové desky) určené pro exteriér pro zrakově postižené – ( přímo ke stažení 12_03_06.pdf“,

kde je uvedeno, jak má daný prvek vypadat a zároveň, jak má být osazen, aby byl bezpečný, funkční a použitelný pro danou cílovou skupinu.

Zde na www odkaz i na TZÚS je případně i kontakt na pracoviště, kde dle čísla protokolu od výrobce prvků se snadno ověří, zda tento prvek splňuje výše uvedené a má platnou certifikaci (většinou vydána jen na cca 2-5 let).

Pokud vše probíhá korektně, musí stejně dodavatel stavby doložit při „kaloudaci“, jednoznačnost těchto prvků, tj. prvků určených pro bezpečný pohyb, tzn. certifikaci prvků dle TN TZÚS.

V opačném případě, že výše uvedené není splněno, nejou to pak výrobky určené pro samostatný a bezpečný pohyb osob se zrakovým postižením!

Upozornění: v případa "úprayv" prvku /dlažby/ na místě, dochází k porušení vrchní vrstvy, mění se fyzikálně mechanické vlastnosti prvku (primárně: vlhkost, nasákavost, protiskuz, deklarovaná únosnost atd.). Tímto se poruší zárukua a další deklarované požadavky, za které již neveme záruku ani výrobce ani TZÚS.

S ohledem na aktuálně se opakující problémy, musíme upozornit  na to, že certifikovaná dlažba musí splňovat hmatový kontrast, tzn. aby se dala uživateli bezpečně najít a použít, tj. osazení dle TN (technického návodu).

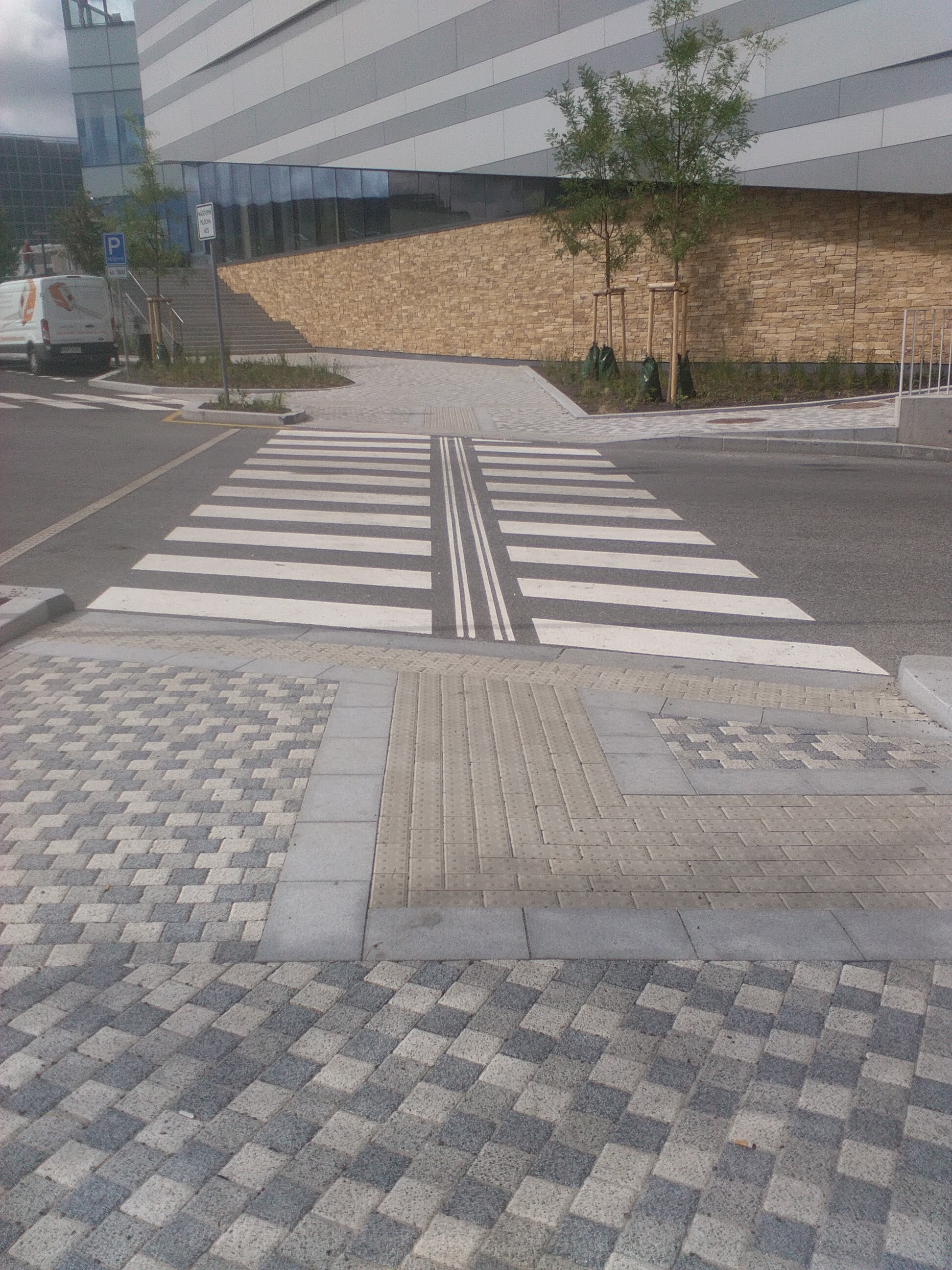

Nejsou-li dlažební certifikované prvky uloženy např. v asfaltu nebo v jiném litém prvku, musí mít vedle sebe v lemu 25 cm (u varovného pásu ze tří stran, u signálního pásu podél, tzn. ze dvou stran a u vodící linie po obou stranách) jednoznačně odlišitelnou dlažbu , tj. hladkou dlažbu / lem! což např. zámková dlažba nesplňuje! (technická podrobnost viz TN TZÚS 12.03.04 a 06).

Hmatový kontrast: popis funkce prvků, korektní, bezpečné a funkční použití s popisem na www.

Konzultace a poradenství:

Chyby na komunikacích aneb, jak prostor pro pěší vypadat nemá!

Poradenství, profesní a profesionální pro dopravní stavbby z hlediska bezpečného pohybu osob se zrakovým postižením pro projektanty, úřady, stavby atd. je možné korektně využít na kontaktu ČKAIT.
