Štítky haptické a ČSN
Štítky haptické (hmatné, reliéfní, s braillským popisem, s piktogramy) Vyhluška MMR 146/2024 a ČSN 734001
(legislativa, popis, technické řešení, příklady, výrobce)
Štítky a legislativa
od 30.6.2024 je platná prováděcí vyhláška stavebního zákona
Od 1.8.2024 je platná norma "ČSN 73 4001 Přístupnost a bezbariérové užívání", v Příloha C "Hmatové štítky ČSN 734001 Přiloha C (pdf; 740 KB)" jsou data se stejnými pravidly.
Ze zhávazné ČSN 734001 (2024 08)
"6.2.2.3 Hmatové (haptické) štítky
Hmatovým štítkem se vybavují veřejně přístupné prostory stavby zajišťující přístupnost pro osoby se zrakovým postižením (nevidomé a slabozraké osoby). Hmatovým štítkem musí být vybaveny zejména šatny a hygienická zařízení pro spolehlivé odlišení vstupu na záchody/sprchy/šatny pro ženy, vstupu na záchody/sprchy/šatny pro muže, vstupu na bezbariérové a přebalovací kabiny.
Hmatový štítek se umisťuje na vnější straně dveří ve výšce 200 mm nad klikou. V případě posuvných dveří se štítek umístí maximálně 200 mm od zárubně dveří, a to na straně madla zavřených posuvných dveří, výška od podlahy je 1300 mm.
Štítek musí obsahovat reliéfní symbol (piktogram), reliéfní písmo ve tvaru latinky a Braillovo písmo.
Pro Braillovo písmo platí Úmluva o rozměrech Marburg medium v souladu s ČSN EN ISO 17351 (geometrickou velikost nelze měnit).
Braillovo a reliéfní písmo se vyžaduje také pro označení ovladačů výtahu..
Hmatové štítky se používají pro některé prvky domovního vybavení patřícího výhradně k bytu zvláštního určení pro osoby se zrakovým postižením.
Hmatové štítky se používají v železničních stanicích a na železničních zastávkách pro označení čísla nástupišť, kolejí na příslušném nástupišti, rozvržení sektorů na daném nástupišti, druhu záchodů a samostatné přebalovací kabiny.
Doporučuje se, aby se hmatným písmem označovala také čísla kanceláří v administrativně správních budovách, podlaží na zábradelním madle atd.
Technický popis a vzory hmatových (haptických) štítků jsou uvedeny v příloze C."
Poznámka: "Norma platí pro navrhování přístupnosti a bezbariérového užívání nových pozemních staveb a staveb dopravní infrastruktury, změny záměru před jeho dokončením, změny dokončené stavby v zastavěném území, v zastavitelných plochách v návaznosti na předpokládané výstavbě. Změnou dokončené stavby podle právního předpisu2' se rozumí také změna v užívání stavby.
Norma platí pro stavby občanského vybavení, stavby pro bydlení, stavby pro výkon práce, komunikace pro pěší a veřejná prostranství.
Přístupnost podle této normy musí být zachována po celou dobu užívání stavby."
Písmo, braill a reliéf na štítcích nesmí být nikdy ryté! - důvod: uživatelsky se nedají číst, v rozporu i s legislativou.
Metodická pomůcka MMR s názvem "Dveře na veřejná hygienická zařízení a do veřejných šaten se vybavují hmatovými štítky pro nevidomé"
dle stanoviska MMR být musí, viz odkaz přímo zde
Verze, varianty, příklady:
Popisované typy:

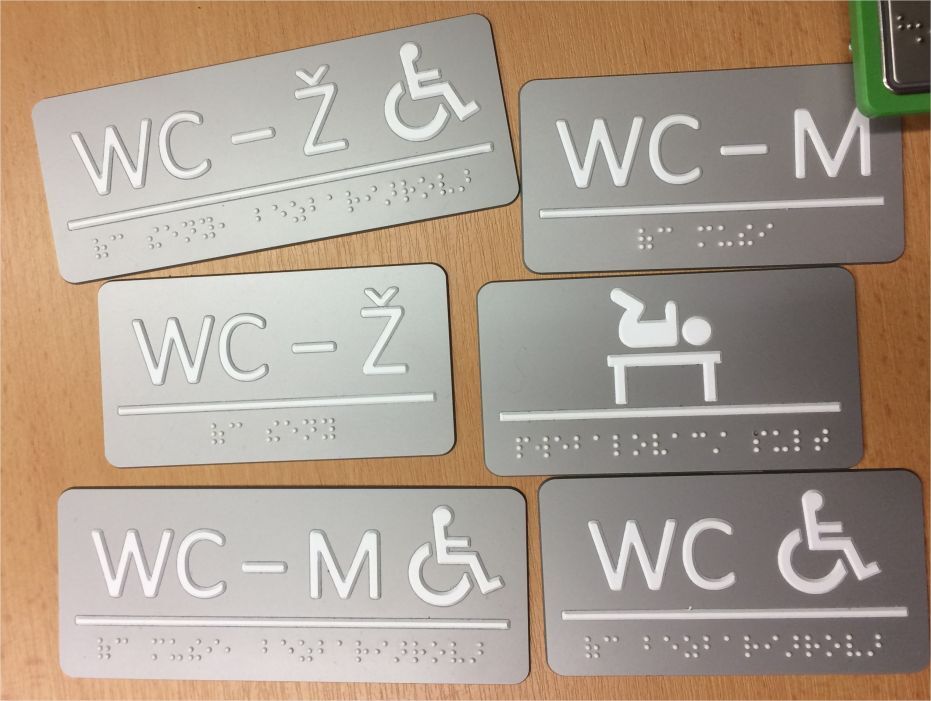

WC - Ž (WC ženy), WC - M (WC muži), WC - Ž bezbariérové, WC - M bezbariérové, WC - bezbariérové (bezbariérové = v reliéfu "piktogram" (symbol), v braillském písmu psáno: "bezbariérové", přebalovací pult (+ piktogram), pokladna, infopult, bankomat, bankomat výběrový, štítky pro sektorizaci viz kap. 7 a 8, směrnice č. 118/2017:
orientační a informační systém zde
Technický popis štítků:
Vzhledem k množství a přístupnosti informací je na štítku použito v horní části reliéfní písmo v kombinaci s piktogramem a v dolní části pod čarou je obsahově totéž písmem braillským.
Reliéfní (haptické) písmo:
K správnému, dobrému, rychlému a přesnějšímu čtení se používá písmo dobře hmatné, tzn. bezpatkové, písmo dáno jednoduchými čarami (linie čar o stejném profilu, linie písma v řezu ve tvaru rovnoramenného lichoběžníku), použita jen velká písmena. Doporučená výška písma 20 mm. Písmo s liniemi šířky 1,3/3 mm, sklon 45° (tj. pata / horní kraj šikmost v řezu linie, výška 0,8 mm - viz technická dokumentace níže ve schématu).
Braillské písmo:
Standardní normové písmo (standard braillského písma pro ČR Marburg Medium), pro rychlejší čtení minimum znaků, použita jen malá písmena (bez předznaků pro velká písmena), v textu oddělovat jen mezerou (bez pomlček). Viz Braillovo písmo a pozemní a dopravní stavby Zásadní je výška jednotlivých bodů, dle standardu 0,5 mm.
Jednotlivé body braillského písma o stejné barvě jako reliéfní text (pokud je reliéfní písmo, tak i kontrastní). Reliéfní text oddělen od braillského textu vodorovnou čarou o stejném řezu linie jako je linie reliéfního písma v textu nad. Braillský text je vertikálně i horizontálně osazen uprostřed plochy pod vodorovnou čarou (pro štítky osazované na dveře do jednotlivých místností).
Od písma (reliéfního i braillského) k okraji štítku po obvodě je minimálně 6 mm čistá plocha (určeno pro správnou detekci znaků). V případě kotvení štítků jiným způsobem než lepení (šroubování, nýtování) je vhodné štítek o tento kotvící prvek zvětšit.
Okraj celého obvodu štítku má zkosené hrany (stejně jako vlastní linie písma).
Podkladový plast - pro štítky umísťované nad klikou dveřního křídla - barva blízká barvě dveří
Výškové osazení - 200 mm nad klikou dveří (viz vyhláška 398/2009 Sb.)
Přikotvení štítku - lepení, nýtování, šroubování (kotvící prvky jsou zapuštěné, se zapuštěnou hlavou, nevystupují nad základní plochu s textem)
Technická dokumentace a fota z realizace:
Štítky pro rozlišení místností (osazení 200 mm nad klikou dveřního křídla - viz Vyhláška 398/2009 Sb.):
|
Štítek na dveře: "WC ŽENY" |
Štítek na dveře: WC MUŽI, WC ŽENY - technický popis |
|
Štítek na dveře: "WC ŽENY BEZBARIÉROVÉ" |
|
|
Štítek na dveře: "WC MUŽI BEZBARIÉROVÉ" |
Štítek na dveře: WC MUŽI, ŽENY BEZBARIÉROVÉ - technický popis |
|
Štítek na dveře: "WC BEZBARIÉROVÉ" |
|
|
Štítek na vstupní dveře: "WC ŽENY MUŽI" |
|
|
Štítek na vstupní dveře: "WC ŽENY MUŽI BEZBARIÉROVÉ" |
|
|
Štítek na dveře: "WC ŽENY BEZBARIÉROVÉ A SPRCHA" |
|
|
Štítek na dveře: "PŘEBALOVACÍ PULT", ("PŘEBALOVACÍ KABINA") |
Štítek na dveře: "PŘEBALOVACÍ PULT" - technický popis |
Štítky na dveře - fota z realizace
|
Foto - štítek na dveřním křídle "WC ŽENY" |
Foto - štítek na dveřním křídle "WC MUŽI BEZBARIÉROVÉ" |
|
Pohled na dveře se štítkem |
Detail osazení 200 mm nad klikou |
Štítky pro rozlišení sektorů na železnici - viz směrnice SŽ (SŽDC) č. 118/2017 (stavby s realizací po r. 2017)
Štítky umístěny ve výšce 1400 -1600 mm nad hranou prvního schodu při výstupu z podchodu na nástupiště železniční stanice, tj. vpravo nad zábradlím, nad místem, kde je na zábradlí osazen štítek s popisem označení kolejí u plochy nástupiště. V případě, že je vpravo při výstupu z podchodu osazen eskalátor a schodiště je od eskalátoru vlevo, bude štítek umístěn vlevo ve stejné výšce a ve stejné pozici.
Štítek je na podkladovou konstrukci (stěnu) lepen. V případě jiného typu osazení (nýtování, šroubování a pod.) budou hlavy těchto kotvících prvků zapuštěny do plochy základového plastu (v žádném případě nic kromě textu nevystupuje nad povrch s textem).
Barva štítků je určena specifikací v SŽDC č. 118/2017, nyní SŽ 118.
Písmo reliéfní i braillské je stejné barvy, kontrastní vůči podkladu.
Popis štítku: (štítek osazen nad pravým madlem, nad prvním schodišťovým stupněm při výstupu z podchodu na železniční nástupiště) - čtení zleva doprava
šipka vlevo - znamená: ve směru chůze, po výstupu na plochu nástupiště jsou sektory A až C (sektory A, B, C - pomyslný rastr, který dělí pochozí plochu po cca 50 m),
svislá čára - teoretické místo na ploše násupiště / horní hrana posledního schodišťového stupně /
šipka vpravo - znamená: proti směru chůze na ploše nástupiště, tzn. na opačné straně jsou sektory D-E (sektory D, E)
V případě, že na ploše štítku před nebo za svislou čarou není žádná informace, znamená to, že zde nástupiště tímto směrem nepokračuje (podchod je na konci nástupiště) - nejsou zde sektory
V braillském textu, tj. pod čarou je stejná informace. Šipka je reliéfní, písmena jsou použita jen malá (tzn. bez předznaku pro velká písmena). Text je zarovnán doleva.
Celková velikost štítku je dána množstvím informací (na výšku je konstantní a na délku je proměnná dle skutečných dat).
(zdroj: štítky pro sektorizaci - podklad SŽDC s.p. Orientační a informační systém v železničních stanicích a na železničních zastávkách, kap. 7 a 8, směrnice č. 118/2017)
orientační a informační systém zde
|
Štítek označující směr a polohu sektorů na železniční stanici /zastávce/ po výstupu na plochu nástupiště v obou směrech (ve směru chůze na nástupišti i v protisměru) |
Štítek označující směr a polohu sektorů na železniční stanici /zastávce/ po výstupu na plochu nástupiště - technické informace |
Štítky na označníky povrchové dopravy (tram, bus, trolejbus)
|
Příklad štítku na stojku označníku rozlišující jednotlivá stání / označníky s informací o označení stanoviště: např. stání "A" alt "1" (v reliéfu i v braillu) v souladu s informačním systémem (s hlášením). Případně zastávka "VÝSTUPNÍ". |
Osazení štítku na ploše hraně stojky, nejvzdálenější od odjezdové hrany a rovnoběžně s odjezdovou hranou v dané výšce. |
Štítky na bankomatech
- písmo reliéfní i braillské, stejného profilu, technické parametry viz výše uvedený popis
- barva podkladového plastu dle zadání (dle požadavku investora), oba typy písma jsou kontrastní
- umisťování štítků především na zařízeních, která nejsou jednoznačně rozpoznatelná, jsou umístěna v prostoru nebo k nim vede umělá vodící linie (interiérová neb stavební úprava)
- štítky doporučeno nalepit v blízkosti nároží, ve výšce 1200 - 1400 mm nad podlahou ve směru přístupu
|
Štítek označující "BANKOMAT" |
Štítek označující "BANKOMAT VÝBĚROVÝ" |
Možní výrobci:
Ján Lešňovský
Cestné Prvky s.r.o.
Borová 3295 / 36, 010 01 Žilina, SK
email: info@cestneprvky.sk
tel: +421 911 87 87 89
kontakt www zde
KOMPAKT VM s.r.o.
Hemy 28, 757 01 Valašské Meziříčí
tel: +420 571 620 260
mobil: +420 608 228 626
obchod@kompakt.cz
www.kompakt.cz
Metodické centrum odstraňování bariér SONS ČR, z. s. (c) 2024 08
